Cable para simulador (Aerofly pro deluxe, Real fly(g3 no) y FMS

Cuantas veces vemos en anuncios de Internet, cables para simuladores que son extremadamente caros? Bueno aquí te presento un circuito que es muy fácil de armar y que funciona muy bien, pues junta las herramientas y armatelo!!


Asi podras volar esos dias feos o de lluvia en los q se imposibilita el vuelo, practicar esas maniobras arriesgadas sin romper ni un solo modelo y quien no dice que podras perfeccionar tu vuelo??

Este cable nos sirve para FMS, real flight (el g3 no), y aerofly (profesional, deluxe)



Componentes necesarios

Resistencia de 10Kohm y medio watio
Un transistor NPN 2222a
Un conector de 25 pines macho para puerto paralelo Carcasa para dicho puerto.
2 metros de cable unifilar (Cable de un hilo mas la masa) apantallado.
Conector DIN 6 macho




Una vez que tengamos los componentes... A soldar se ha dicho!!

















Empezaremos reconociendo las patas del transistor. En nuestro caso el transistor que hemos adquirido es el primero.













Este es el cable que utilizaremos, tiene una funda de plástico, dentro la malla de cobre (masa) debajo otra funda de plástico y debajo el alma.

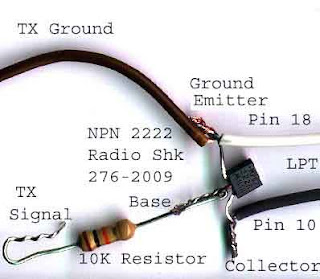

Conectaremos la patilla emisora del transistor directamente al pin 18 del conector sin necesidad de poner el cable blanco de la foto, luego la patilla colectora la soldaremos directamente al pin 10 del conector y la patilla base la conectaremos a la resistencia, conectaremos los cables de la malla (masa) a la patilla que va al pin 18 y el alma del cable a la patilla libre de la resistencia.












Conexión del transistor con el conector, resistencia y cable.












Detalles de la conexión de los componentes.

Conectamos el alma del cable al pin 2 y los pines 4 y 5 los soldaremos entre si. La masa la conectaremos a la carcasa.

Ya solo nos queda poner la carcasa del conector de 25 pines y el del DIN 6 y... a disfrutar y a volar.
Este es el resultado.

Bueno practiquen mucho con su simulador!!
Si tienen alguna duda de la conexcion contactence a mi mail que les respondere las preguntas...
Saludos aeroamigos!!
